電纜接頭光纖測溫系統
電纜接頭光纖測溫系統
電力電纜以其經久耐用、占地少、可在各種場合下敷設的優點，在電力系統輸配電中得到廣泛應用。 然而，環網柜其內部電纜接頭由于各種原因很容易發熱，發熱程度將會影響環網柜自身運行乃至整個電網的運行安全。電纜接頭溫度過高會發生嚴重氧化，使得電纜使用壽命驟減;引起電纜接頭爆炸、絕緣 擊穿、燃燒等危害，造成大規模停電及火災事故。為了實現對電纜接頭的實時在線監測及告警，需要增加溫度傳感器對電纜接頭的實時溫度監測。
電纜接頭光纖測溫系統采用的是熒光式光纖測溫裝置，該裝置的傳感探頭無金屬材料采用進口石英光纖具有完全的電絕緣性，不受高壓、強電磁場的影響，抗化學腐蝕和無污染，而且測溫探頭通過我公司的加工處理加大了測溫面積，可測量電纜接頭外壁的溫度，并且響應速度快，安裝簡單，耐高溫。同時該系統還提供了遠程web傳輸，方便客戶在任意電腦端安裝通訊軟件并遠程監控。
電纜接頭光纖測溫建設目標
1) 建立用電自動抄表和電費控制
電纜接頭光纖測溫系統，實現測溫系統軟件電能數據自動抄表統計、遠程登錄訪問自動補抄，隨抄、各用戶用電電纜接頭溫度情況監視和遠程控制、各用戶電量查詢、繳費充值等功能，實時掌握每戶居民用量每個環網柜電纜接頭的溫度情況。
2) 用戶通過登錄集抄測溫系統軟件WEB網站查詢繳費實時溫度，及歷史數據、欠費明細以及賬戶余額。
3) 重要的表計故障信息當電纜接頭溫度超出報警值及時發布警報給監察人員，系統管理人員通過系統來監管設備、更新設備內部參數。
電纜接頭光纖測溫設計原則
實用性原則
系統建設堅持實用性原則，在實用的基礎上考慮了先進性和前瞻性，選用符合標準的，先進成熟的產品和開發平臺，構建一個切合實際、解決實際問題的系統。
標準化原則
業務應用具有業務復雜、流程繁多、信息量大、應用層次多的特點，通過統一的應用功能規劃，實現在應用層面上就業務運作達成共識，指導各業務單位以統一標準開展業務。
同時業務應用建設所采用的系統軟硬件平臺和應用開發工具應符合國家標準、信息產業部標準、公司相關技術規范和要求。
統一性原則
遵循信息集中管理、統籌規劃、整體設計、分步實施的方針，在實施過程中體現四統一原則：統一領導、統一規劃、統一標準和統一組織實施。
可靠性原則
軟硬件資源需要保障電纜測溫系統的7×24小時不間斷、可靠運行，因此必須配備完善的可靠性措施設計，保證系統運行的高度可靠，充分考慮系統關鍵應用的可靠性要求。
可靠的安全機制
本系統采用一系列安全的加密措施，內置64位加密算法,系統的安全性更高能夠有效防止數據的泄漏和竊取，保證系統的數據安全、準確和完整，防止非法操作員的操作和合法操作員非法的操作。一套系統可能有多個操作人員使用，為保證系統的安全性，實行分級權限管理。系統管理員授權操作員不同的使用權限，每個操作員只能執行權限范圍內的各種操作，系統安全性更高。
操作界面簡潔、友好，智能化程度高
系統提供了運行過程中需要的大多數缺省數據，各項操作符合實際業務的工作流程避免了操作員的重復操作。系統對輸入的數據自動進行合法性檢查，對操作人員的誤操作也進行了友好的提示。
系統結構設計合理，程序功能模塊抽象程度高
可根據用戶的實際情況的變化和不同用戶的各種不同需要，靈活地加以配置，最大限度地滿足用戶的需求。有多樣的費率管理，多類型表管理等功能供用戶更好的使用本系統。
系統采用Web Service平臺，B/S架構設計,符合應用發展的趨勢。
運行穩定，數據可靠，幾千個系統的實際運行及每年新增200多個項目。
平臺操作簡便，易于掌握，安裝過程簡單。可以將數據按需要自動生成各種報表，提高管理效率。

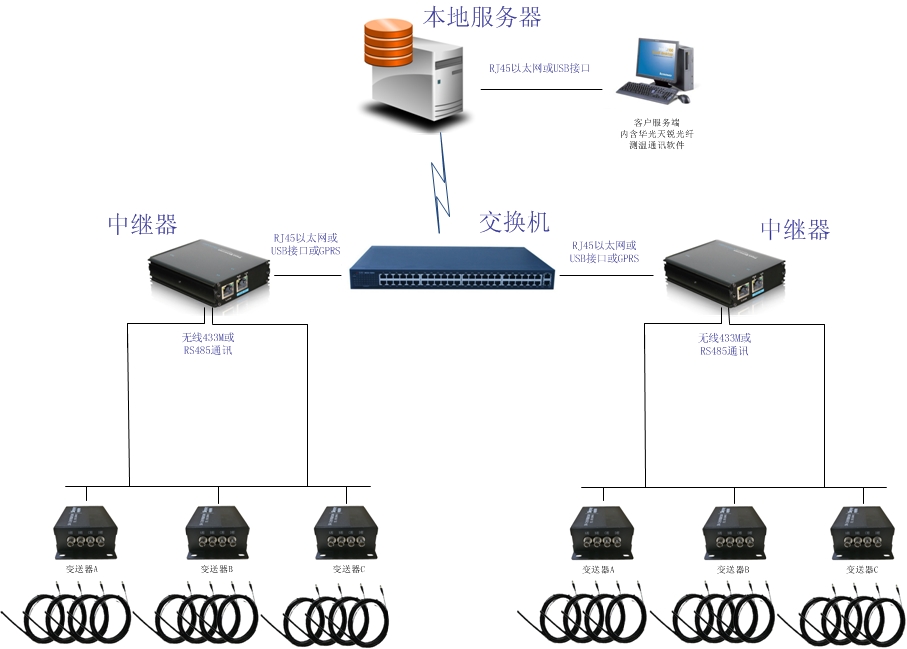

光纖測溫系統網絡拓撲結構
1.1 網絡系統總體結構框架
系統由系統主站、交換機、中繼器、變送器及熒光式光纖探頭五部分組成。其中系統主站包括主站硬件設備(本地服務器、客戶端工作站、交換機等)和主站軟件系統(操作系統、熒光式光纖測溫軟件、主站應用管理系統)。
后臺系統與采集設備之間的數據傳輸通道是上行通道，通訊方式采用無線GPRS方式或以太網。
交換機與中繼器之間采用以太網或GPRS/CDMA通訊方式，每臺交換機支持24個10/100Mbps自適應以太網電口。
中繼器與變送器之間采用RS485或無線433M通訊方式
后臺主站系統中的測溫系統：所有的數據采集、管理、溫度顯示都由主站應用軟件來完成，系統主要實現對測量溫度的數據采集及監控。
交換機的上行通信信道可以采用以太網方式。
交換機的下行通信采用以太網或GPRS/CDMA通訊方式。
中繼器的上行通信采用以太網或GPRS/CDMA通訊方式。
中繼器的下行通信采用RS485或GPRS/CDMA通訊方式。
變送器集成多通道熒光式光纖，提供對外的485通訊，抗干擾設計。
電纜接頭光纖測溫系統構成
環網柜電纜接頭光纖測溫系統由本地服務器、客戶端電腦、交換機、中繼器、變送器、熒光式光纖與解調儀組成。
電纜接頭光纖測溫系統應用功能
電纜接頭光纖測溫實時監測
可根據客戶需求設定數據采集密度，系統根據設定的參數定時采集數據，然后將以表格形式顯示或繪制曲線方式顯示，達到實時監測的目的。實時監測設備工作狀況;實時監測記錄電纜接頭溫度情況。
電纜接頭光纖測溫遠程web訪問功能
客戶可在其他電腦下載監控軟件并登錄，即可訪問該服務器上的溫度數據。
電纜接頭光纖測溫主機基本功能
1)溫度數據查詢
可以查詢指定日期的溫度數據，可以瀏覽、打印、導出到EXCEL。
歷史溫度數據存儲
永久記錄溫度數據
2)短信提醒
按照短信發送需求，系統將發送以下短信：
報警短信通知
當電纜接頭溫度超過設定的報警值時，將發送短信告知工作人員。
異常短信通知
當變送器異常時，將發送短信告知工作人員。
電纜接頭光纖測溫安全設計
系統的安全是至關重要的，因此在主站系統設計中，充分考慮到系統的安全性，防止非授權需方的侵入和機密信息的泄漏。從主站系統安全防護來說，系統在通訊通道和系統數據兩個大的方面都進行安全性防護。
電纜接頭光纖測溫系統數據安全
具備操作系統級、數據庫級和應用軟件級三級安全機制。
操作系統級：在網絡設置不同權限密碼，非系統管理員不能操作服務器和數據庫，并通過路由、防火墻等設置保證系統的安全和相對獨立。
數據庫級：在數據庫中設置有不同權限的需方和相應密碼，保證非法需方不能使用數據，不同需方不能越級使用數據。
應用軟件級：提供嚴格的用戶登錄驗證、權限控制和完善的事件日志和操作記錄的管理。系統權限控制包括功能權限控制和數據訪問權限控制。
功能權限控制：
功能權限控制系統從控制對象、對象操作和操作人員三個維度進行權限管理，在此基礎上提供控制對象組、操作組和操作人員角色的授權方式，權限控制的精確度可以到具體的控制對象和操作人員，系統根據三個維度確定登錄人員的操作權限。
系統的控制對象包括系統層次節點、終端設備等，每種控制對象都有相應的操作，每一個授權都包括一個控制對象組、一個操作或操作組、一個操作人員角色三個部分，為了權限管理的簡潔和方便，系統提供了控制對象組權限繼承。
系統提供分級授權的機制，使系統具備了分布式權限管理的能力，解決了權限管理過于復雜的問題。
數據訪問權限：
數據訪問權限控制機制采用數據庫提供的安全審核機制，提供數據訪問用戶控制，并對所有數據操作都提供日志審核。
原始數據庫僅具有查詢功能，所用應用只對應用數據庫操作，以確保數據的安全。
系統可對帶時標的電量數據和各種分析應用計算數據存儲，保存時間超過2年，此外系統具備功能強大的備份子系統。
對所有人工干預的數據有詳細的操作日志記錄。系統設計保證高容錯性，數據庫具有字段級、記錄級、數據庫級三級數據的合理性檢驗，確保非法數據的存入。
電纜接頭光纖測溫變送器設備介紹
電纜接頭光纖測溫主要特點
熒光式光纖測溫變送器產品在高電壓、強電磁干擾等特殊環境下測溫有著獨特的技術優勢。其中變送器使用的熒光式光纖溫度傳感器的溫度熱點與測量信號接收部分沒有使用電氣連接，能長期高精度和高穩定度工作，這大大提高了其應用范圍。與此同時，光纖測溫變送器有效地解除了常規干式變壓器的繞組因長期處于過高溫環境下使用而縮短壽命，甚至燒毀繞組，不利于變壓器的安全運行等這些方面的隱患。變送器的精度及靈敏度高且耐高壓防腐蝕、可遠程監測、壽命長，體積小、使得儀表維護簡易方便，運輸安全。其內部模塊化集成設計，美觀合理。
電纜接頭光纖測溫系統主要功能
可安裝集成多路熒光光纖測溫解調儀;
提供RS485通訊接口與上位機或液晶顯示儀表連接;
提供溫度采集與傳輸
