參數功能

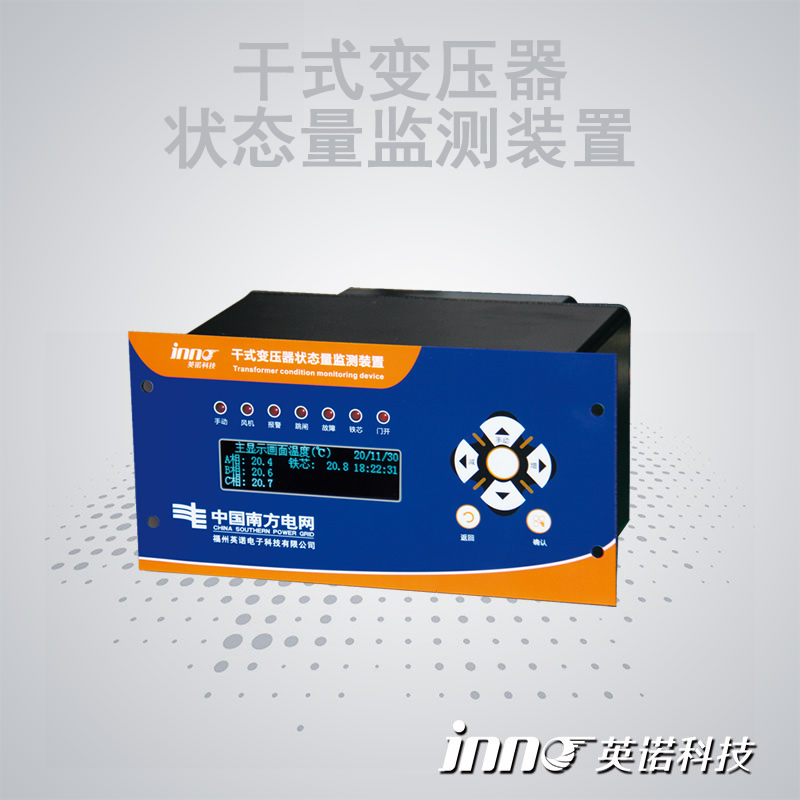

干式變壓器狀態量監測裝置是一款專為南方電網定制的干變溫控器；
產品特點：抗擾能力強、防護等級高、功能齊全、OLED菜單式液晶界面、設置簡單便捷；具有可靠的EMC,EMI性能。
以下為標準參數，具體可根據客戶需求定制化，需要詳細資料和詢價請聯系公司電話：0591-83846499

行業需求技術指標

工作電源:	AC220V/DC220V；(-15%～+10%）
工作頻率:	50Hz或60Hz（±2Hz）（交流工作電源）
測溫范圍:	-40.0℃～200℃
分辨率:	0.1℃
測量精度:	±1%FS(溫控器0.5級；傳感器B級)
測量精度:	±1%FS(溫控器0.5級，傳感器B級)
控制誤差:	≤±0.5℃
安裝方式:	嵌入式
防護等級:	IP65
控制觸點容量	5A/AC250V
風機觸點容量:	6A/AC250V(COSφ=0.4)
溫度補償范圍:	-20.0℃ ～ +20.0℃
測溫路數:	最大 4 路
工作環境:	環境溫度：-25℃～+80℃? ? 環境濕度：≤95%(25℃)
質量體系:	ISO9001:2015國際質量管理體系認證
生產標準:	JB/T7631-2016《變壓器用電子溫控器》行業標準
檢驗標準:	IEC61000-4:1995 國際標準；GB/T17626-2008《電磁兼容試驗和測量技術》標準

產品功能

基本功能	提供三路繞組測溫；自動/手動啟停冷卻風機功能；各通道顯示值數字補償功能；OLED液晶顯示；LED顯示燈；操作鍵盤；時鐘功能；
	提供黑匣子功能，能記錄10次掉電時的溫度數據、歷史最高溫度、時間、狀態；
	提供變壓器柜門打開報警功能；
	提供1對超溫報警觸點（常開）；
	提供1對超溫跳閘觸點（常開）；
	提供1對溫控器故障報警觸點（常開）；
	提供以太網通訊功能(MODBUS-TCP協議)，通訊帶時標，可接收對時；

附加功能（附加選項功能）	F：提供RS485通訊功能(MODBUS-RTU 協議)，通訊帶時標，可接收對時；
	I：鐵芯測溫功能，提供1對鐵芯測溫報警觸點(常開)；
	E：提供4路4-20mA模擬電流輸出功能；
	L：風機故障判斷功能，提供1對風機故障報警觸點(常開)；

干式變壓器狀態量監測裝置特點

防護等級為IP65。
工作環境溫度：﹣25～+80℃
觸點輸出容量大。
溫控器使用ARM體系架構的CPU，數據處理能力強、系統穩定。
OLED液晶屏幕、數字與中文顯示、按鍵操作、LED信號指示顯示。
溫控器的電路板設計理念為模塊化設計，強弱電分離，避免空間串擾。
溫控器內含時鐘芯片、帶時標歷史數據存儲。
RS485通訊功能，通訊協議是國際開放的標準規約Modbus-RTU。
以太網通訊功能，通訊協議是國際開放的標準規約Modbus-TCP。
